一步步讲解交换机配置实例，交换机配置步骤图

本文讲了一步步详解交换机配置实例，交换机配置步骤图。

实例一、配置交换机的vlan，使同vlan交换机互通

在项目中，给网络项目划分vlan，这个是最常见的配置，基本上大部分项目都有的，那么如何来划分vlan呢？使同vlan的主机能够互相通信呢？我们来看下下面案例。

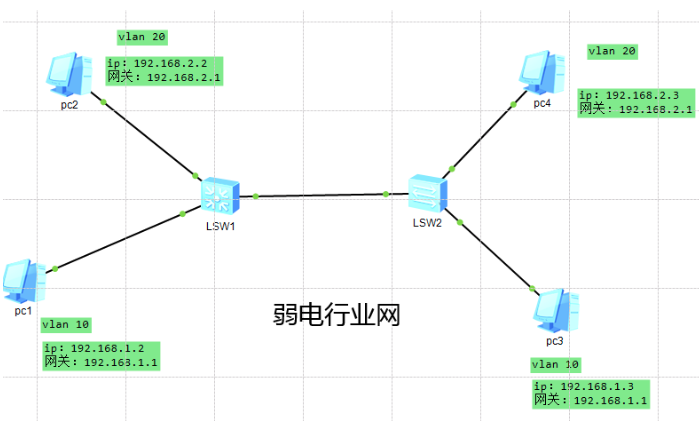

如下图：

LSW1与LSW2都是三层交换机，现在两台交换机分别连着两台pc。交换机硬件配置步骤图

其中：

LSW1的0/0/1端口连着pc1，0/0/2连着pc2，0/0/3端口连着lsw2。

LSW2的0/0/1端口连着pc3，0/0/2连着pc4，0/0/3端口连着lsw1。


要求：将pc1、pc3划分到vlan 10中，pc、pc4划分到vlan 20中，且使它们同vlan中的主机可以通信，不同的vlan的主机不能通信，那么如何配置呢？

项目配置：

一、配置LSW1

1、划分vlan

那么就在lsw1中创建了两个vlan，10与20。

2、配置与pc1连接的0/0/1端口，将0/0/1端口分配给vlan 10。

3、配置与pc2连接的0/0/2端口，将0/0/2端口分配给vlan 20。

4、配置与LSW2连接的0/0/3端口，允许通过vlan 10与vlan 20。

这里面0/0/3端口配置的模式是trunk，因为端口0/0/3是与lsw2相关的。

那么，lsw1就配置完了，我们再来看LSW2，LSW2的配置与SLW1的配置完全一样，下面我们来看下。

二、配置LSW2
 1、划分vlan

那么就在lsw2中创建了两个vlan，10与20。

2、配置与pc3连接的0/0/1端口，将0/0/1端口分配给vlan 10。

3、配置与pc4连接的0/0/2端口，将0/0/2端口分配给vlan 20。

4、配置与LSW2连接的0/0/3端口，允许通过vlan 10与vlan 20。

这里面0/0/3端口配置的模式是trunk，因为端口0/0/3是与lsw1相关的。

三、测试

1、pc1与pc3同一个vlan，可以ping通。

2、pc2与pc4是同一个vlan，可以ping通。

3、pc2无法ping通pc1与vlan 10的网关，因为他们不是同一个vlan中。

我们先了解以下信息：

1、什么情况下需要当交换机使用？交换机硬件配置步骤图

如果现有的网络设备都是有线设备，手机电脑没办法无线上网，但是又不方便直接拆除替换。这样的环境下，需要将增加的无线路由器当做交换机(又叫无线AP）使用。

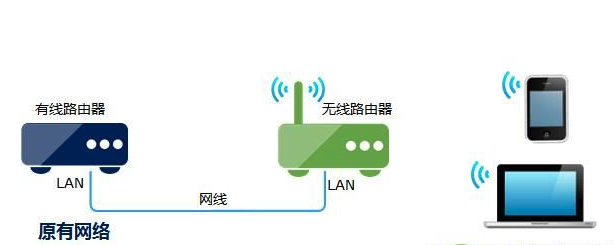

比如，在家里或者办公室只有一台有线路由器，要增加无线信号，如下图：

2、有更好、更简单的办法吗？

如果是1中描述的网络情况，请参考本文的设置方法操作。

如目前使用的就是无线路由器，只是想扩大无线覆盖范围，则无需当交换机使用，可以使用WDS桥接实现。

详细的设置步骤如下：

我们把当做交换机用的路由器叫做副路由器，已经有的路由器叫做主路由器或前端路由器。

第一步、登录路由器，虚拟交换机配置步骤图

给需要当交换机使用的路由器供电(暂不要连接到前端网络），操作电脑连接到LAN口，在浏览器中输入192.168.1.1并进入管理界面。

2、修改无线信号

进入 无线设置 >> 基本设置，在 SSID号 中设置无线网络名称。

进入 无线安全设置，选择 WPA-PSK/WPA2-PSK，并在 PSK密码 中设置不小于8位的无线密码。

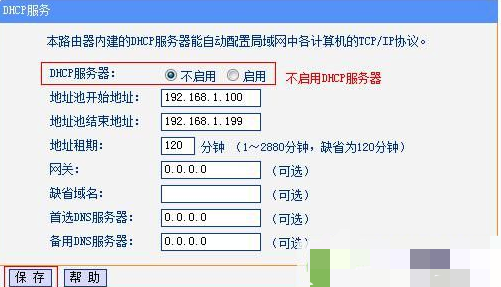

3、关闭DHCP服务器

点击 DHCP服务器，选择 不启用。

4、修改管理地址

进入 网络参数 >> LAN口设置，将 IP地址 修改为与主路由器的LAN口IP在同一网段但不冲突。

比如前端路由器的IP地址为192.168.1.1，那么无线路由器的IP地址修改为192.168.1.X(X位于2-254之间）。保存并重启路由器。

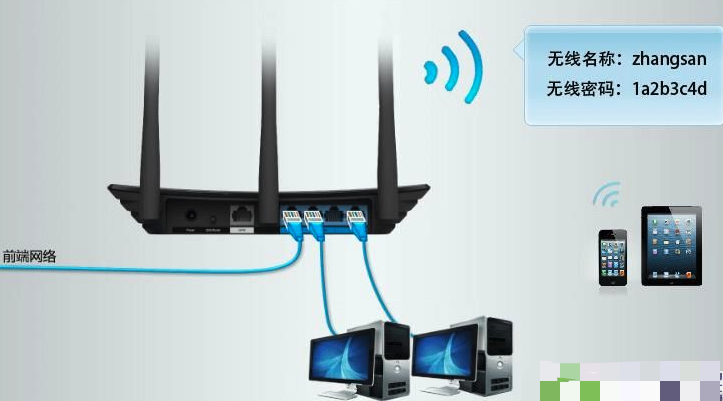

5、连接上网

将该路由器的任意LAN口(即1~4号接口）与前端路由器的任意LAN口连接。需要上网的台式机可以连接任何LAN口上网，无线终端搜索到设置好的无线信号即可上网。

1、重点设置那些参数呢？

优质回答：严格按照设置指导操作即可，重点关注：

无线信号密码：您的WiFi名称与密码，需设置并牢记。

DHCP服务器：因为主路由器已经有DHCP服务器，所以需要关闭该服务器。

管理IP地址：修改地址是为了防止默认地址与主路由器冲突，导致上不了网。而且后续使用该地址来管理。

2、线路连接要注意什么？

设置前不要将路由器接入前端网络，待设置完成后再连接，避免地址冲突。

当做交换机使用后，切勿将两个路由器WDS桥接，避免形成环路(会导致广播风暴、网速卡慢现象）。

3、当做交换机后，WAN口能否当做LAN口用？

优质回答：不可以。

当做交换机使用后，连接WAN口无法上网。

4、什么是同一网段不冲突的地址？

优质回答：IP地址格式为A.B.C.D，如192.168.1.1。一般小型网络环境下，两个IP地址的最后一位不同，即表示在同一网段且不冲突。如192.168.1.10与192.168.1.20。

以上仅表示子网掩码默认为255.255.255.0的网络环境下，更复杂的地址分类此处不作讲解。

5、如果有多台路由器需要当做交换机，怎么办？

优质回答：设置方法与以上提供的设置步骤相同，只是在设置IP地址的时候，需要设置为与其他设备不冲突的IP地址。比如，需要将A、B均作为交换机使用，先设置A地址为192.168.1.2，A作为交换机设置完成后，再设置B，将地址设置为192.168.1.3，其他操作均相同。配置交换机命令步骤图

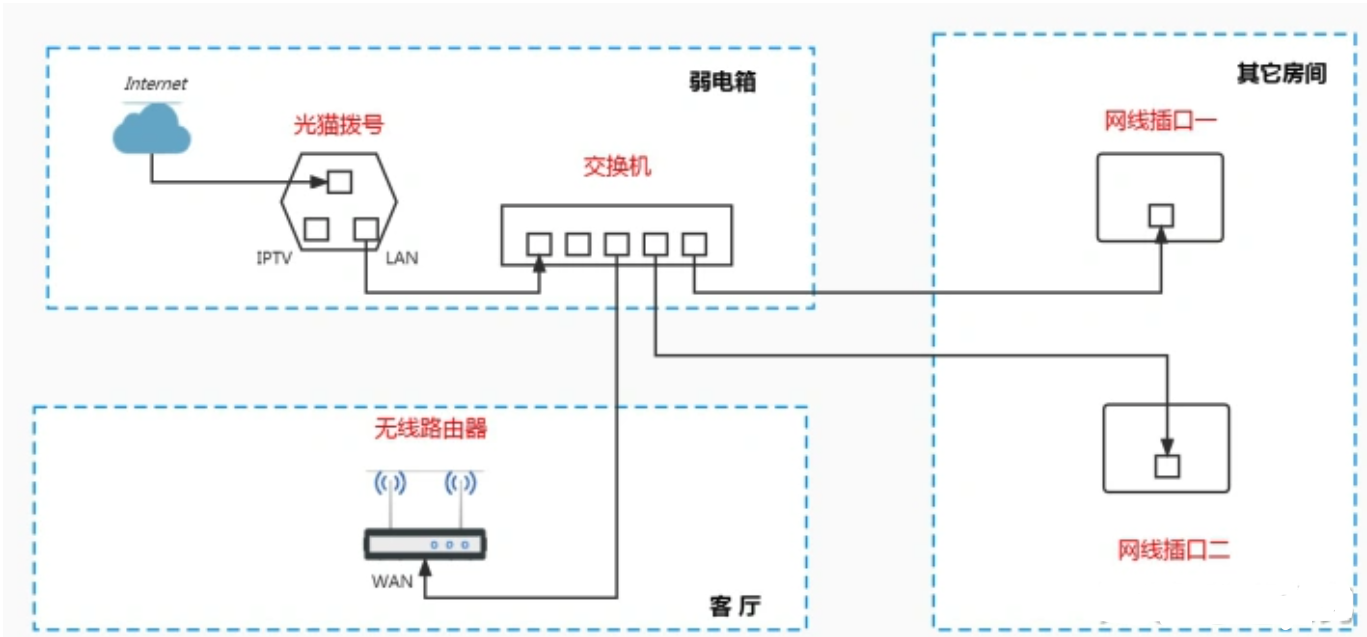

现在无线路由器已经成了每个家庭的必需品了。对于大多数家庭来说，一台无线路由器基本上能满足家庭WiFi的需求了。但有的时候，如果客厅放置无线路由器，在房间里有网络需求：如有台式电脑等。而大多数的房子装修的时候，基本上每个房间都会拉一条网线到弱电箱的位置。如果是运营商的光猫有拨号带路由功能的话，基本上网络拓扑图如下：

而对于有的很早之前的网络运营商光猫都是桥接的，需要主路由拨号上网，那么这个时候如果客厅还是只有一根网线，其它房间的需要有线网络或者需要多个路由器有线桥接或者Mesh组网，如下图：

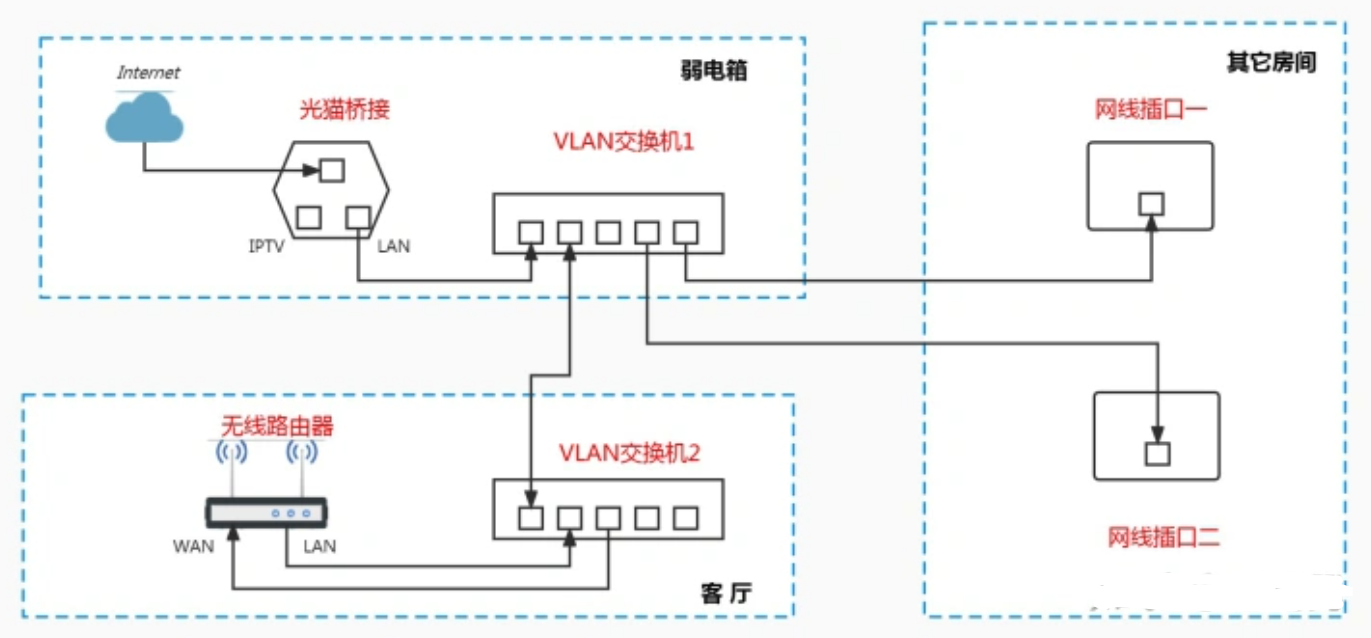

• 单路由多网口多层交换机配置步骤图

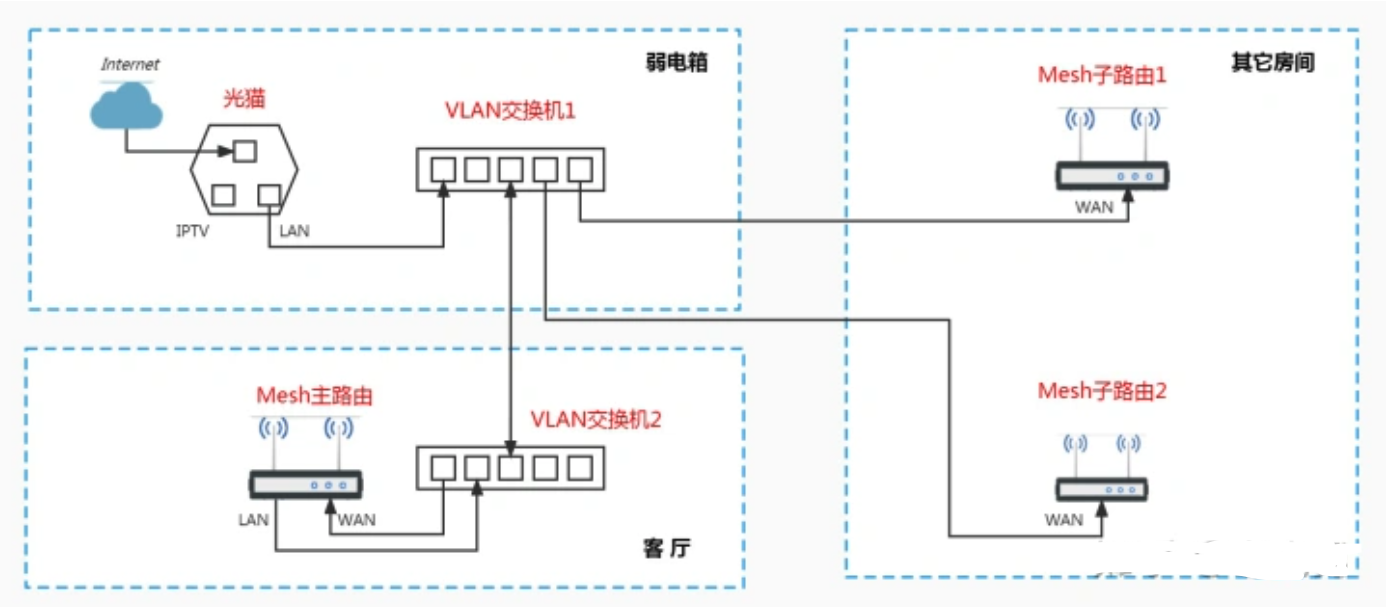

• 多路由Mesh组网，配置交换机接口的步骤图

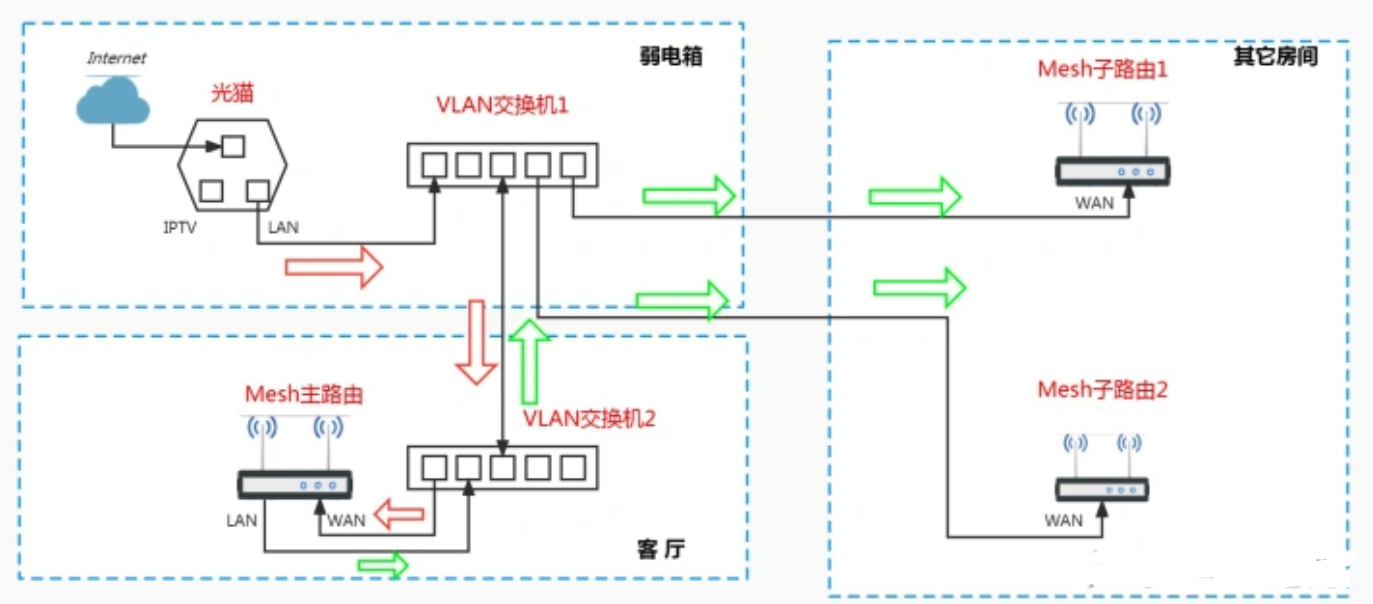

以上两种需要用到VLAN交换机，VLAN（Virtual LAN），翻译成中文是“虚拟局域网”。这里用到VLAN的作用是将外网WAN和内网LAN分隔开来，划分VLAN后，WAN和LAN可以在同一条网线中传输而互不影响,从而实现单线复用。如下图：红色箭头走向为外网WAN的数据流向，绿色箭头为内网LAN的数据走向。三层交换机配置步骤图

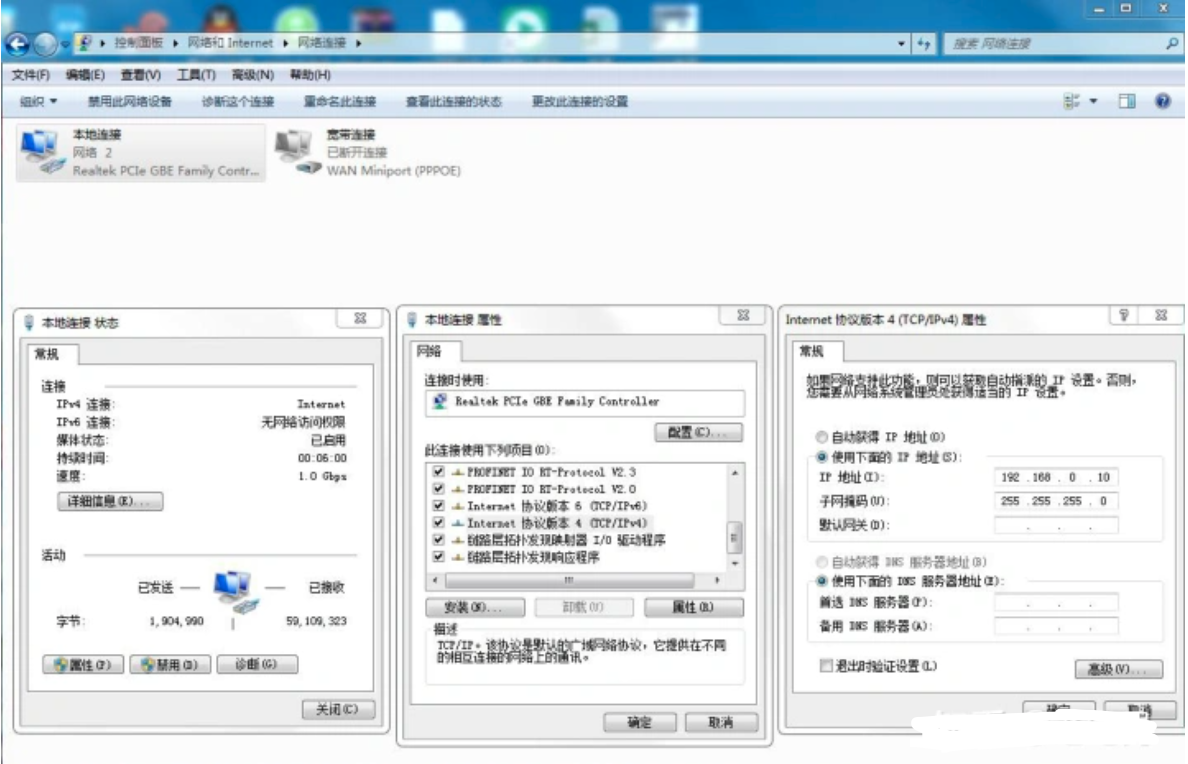

VLAN交换机的划分网段也很简单，下面以水星（MERCURY）SG105 Pro 5口交换机为类，分别设置两台VLAN交换机的网段。水星SG105 Pro 交换机设置起来也比较简单，首先要进入交换机，水星SG105 Pro交换机的网址为：192.168.0.1。如果电脑有线连接交换机，需把电脑的有线网口设为和交换机相同的网段：如下图，把电脑的以太网口设为：192.168.0.10。交换机配置从零开始学习步骤图
