怎么实现三层交换机设置功能案例详解

本文讲了怎么实现三层交换机设置功能案例详解。

首先我们看一下交换机怎么设置三层交换技术的应用环境为了使VLAN之间通信，单臂路由容易产生瓶颈，使用三层交换可以实现线速转发。
1什么是三层交换技术：
简单的说三层交换技术就是：二层交换技术+三层转发技术。(交换机工作在二层，路由器工作在三层.)

下面是本次三层交换机设置拓扑图

2三层交换机的配置:

1 在三层交换机上配置启动路由,
(如果要在三层交换机上配置路由,首先需要在三层交换机上启动路由功能,否则三层交换不具备路由功能)
Switch（config)#ip routing
2 配置VLAN 的IP 地址：
与在二层上配置管理VLAN 的IP地址的命令相同， 因为三层交换机支持VLAN之间的路由,三层交换机的每个
VLAN 都可以配置IP地址。
Switch(config)#interfacevlanvlan-id
Switch(config)#ip addreesip-address subnet-mask
3 三层交换机上配置路由接口
三层交换机的接口在默认情况下属于VLAN 1， 如果需要让三层交换机与路由器实现点到点的连接，需要在交换机的某个接口配置为路由接口。
Swith(config)#interface接口
Switch(config)#noswitchport
Switch(config)#ip addreesip-address subnet-mask
Switch(config)#noshutdown
4 在三层交换机上配置静态路由或动态路由：
在三层交换机上配置静态路由的方法和在路由器上配置的方法相同。
动态 ：Router(config)#router rip
Router(config-router)#network network-number (把直连的网段宣告出去）
静态： Router(config)# ip route( network 目标网络地址) [ mask 子网掩码]{addrees 到达目的网络经过的下一跳路由器接口地址}（简单的说就是到那去从哪里走.。把非直连网段添加进来。）
5 查看FIB表：
Switch(config)show ip cef (CEF主要包含俩个转发用的信息表)
转发信息库（fib)：
邻接关系表：
6查看邻接关系表：
Switch(config)#show adfacency detail

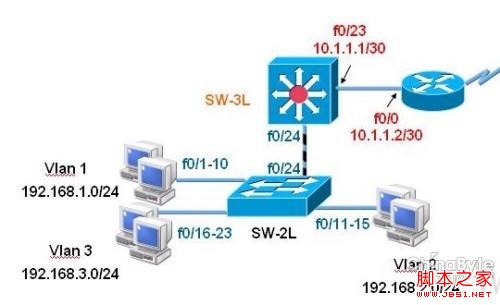

7 实验拓扑
实验要求 ：1VLAN 1中的主机能够 与 VLAN2 VLAN 3中的主机相互通信 ，
2VLAN 3 不能访问 10.1.1.2
3 不能用单臂路由，只用三层交换。
实验的配置如下：
1在sw-3l #vlandatabase
sw-3l (vlan)#vlan 2
sw-3l (vlan)#vlan 3
sw-3l (vlan)#exit
sw-3l (config）#ip routing
sw-3l (config）#interfacevlan1
sw-3l (config-vlan）# ipaddress192.168.1.1255.255.255.0
sw-3l (config-vlan # noshutdown
sw-3l (config）#interfacevlan2
sw-3l (config-vlan）# ipaddress192.168.2.1255.255.255.0
sw-3l (config-vlan # noshutdown
sw-3l (config）#interfacevlan3
sw-3l (config-vlan）# ipaddress192.168.3.1255.255.255.0
sw-3l (config-vlan # noshutdown
sw-3l (config-if）#exit
sw-3l (config）#interfacef0/23
sw-3l (config-if）#no switchport
sw-3l (config-if）#ip addrees10.1.1.1255.0.0.0
sw-3l (config-vlan # noshutdown
sw-3L（config）#interfacef0/24
sw-3L（config-if)#switchportmode trunk
2在sw-2L#vlandatabase
sw-2L（vlan）#vlan 2
sw-2L（vlan）#vlan 3
sw-2L（vlan exit
sw-2L（config）#interfacerange f0/11 - 15
sw-2L（config-if-range）#switchport modeaccess
sw-2L（config-if-range）#switchportaccessvlan 2
sw-2L（config-if-range）#exit
sw-2L（config）#interfacerangef0/16 - 23
sw-2L（config-if-range）#switchport modeaccess
sw-2L（config-if-range）#switchportaccessvlan3
sw-2L（config-if-range）#exit
sw-2L（config）#interfacef0/24
sw-2L（config-if)#switchportmode trunk
在路由器router（config）#interfacef0/0
router（config）#ipaddress10.1.1.2255.0.0.0
router（config）#noshutdown
router（config）#routerrip

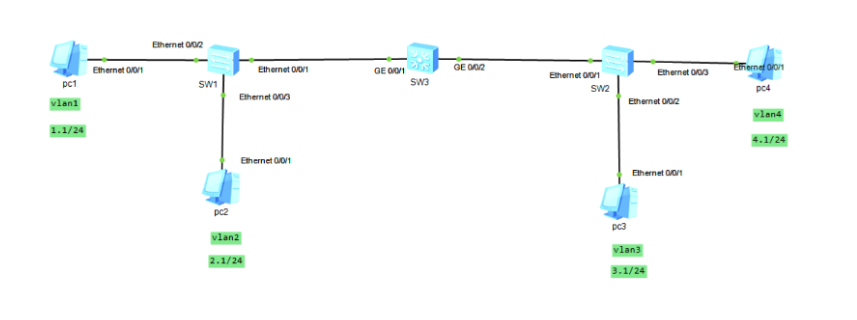

三层交换机配置vlan，题目如图所示：

四台终端对应网段1.1、2.1、3.1、4.1，分别对应vlan1、vlan2、vlan3、vlan4。

使不同网段的终端能够互通。

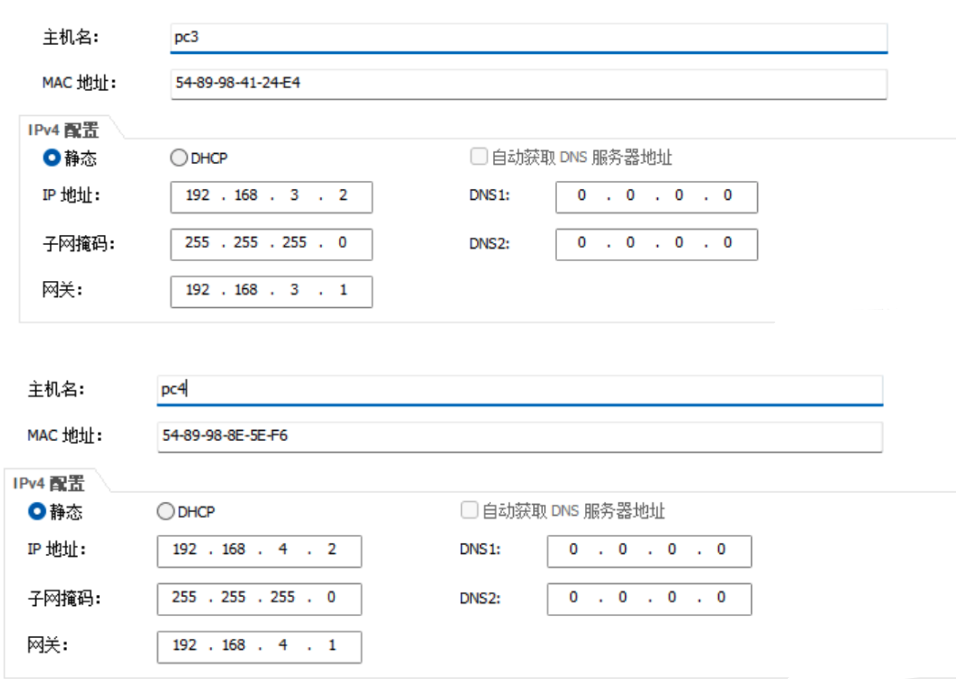

 一、配置终端电脑IP地址、子网掩码、网关

四台主机分别对应四个网段，所以划分成四个vlan

从左到右分别为：pc1、pc2、pc3、pc4

二、配置SW1、SW2交换机

 1、配置SW1交换机到终端代码：

SW1交换机e0/0/2口对应vlan1；e0/0/3口对应vlan2；

全部配置为access接口。

undo terminal monitor  #取消设备提示信息

system-view  #进入系统试图

sysname SW1  #将交换机名字改为SW1

/开始创建vlan/

vlan batch 2 to 4  #创建vlan2-4（因为交换机上所有接口默认属于vlan1，所以只需要创建vlan2-4）

/划分vlan接口/

interface vlanif 1（进入vlan1）

ip address 192.168.1.1 24（配置网关、子网掩码）

interface vlanif 2

ip address 192.168.2.1 24

interface vlanif 3

ip address 192.168.3.1 24

interface vlanif 4

ip address 192.168.4.1 24

/配置pc端口/

interface Ethernet0/0/2  #进入接口

port link-type access  #交换机上连接PC的接口类型为Access类型接口

port default vlan 1  #配置接口的默认VLAN并同时加入相应VLAN中

quit  #退出

interface Ethernet0/0/3  #进入接口

port link-type access  #交换机上连接PC的接口类型为Access类型接口

port default vlan 2  #配置接口的默认VLAN并同时加入相应VLAN中

quit  #退出

2、配置SW1交换机到SW3交换机代码

SW1交换机到SW3为e0/0/1接口，配置为trunk接口。

/配置交换机端口/

interface Ethernet0/0/1  #进入接口

port link-type trunk  #交换机上连接PC的接口类型为trunk类型

port trunk allow-pass vlan all  #该接口允许所有vlan通过

（也可以写成 port trunk allow-pass vlan 1 to 4  #允许vlan2到vlan4通过）

quit

SW2交换机代码大体相同，只需要注意修改接口号等信息。

三、配置SW3交换机

SW3交换机两个接口全部连接交换机，所以全部配置为trunk接口。

undo terminal monitor

vlan batch 2 to 4  #创建vlan2到vlan4

interface vlanif 2

ip address 192.168.1.1 24

interface vlanif 2

ip address 192.168.2.1 24

interface vlanif 3

ip address 192.168.3.1 24

interface vlanif 4

ip address 192.168.4.1 24

interface GigabitEthernet0/0/1  #可简写为 int g0/0/1

port link-type trunk

port trunk allow-pass vlan all

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan all

quit

四、结果图

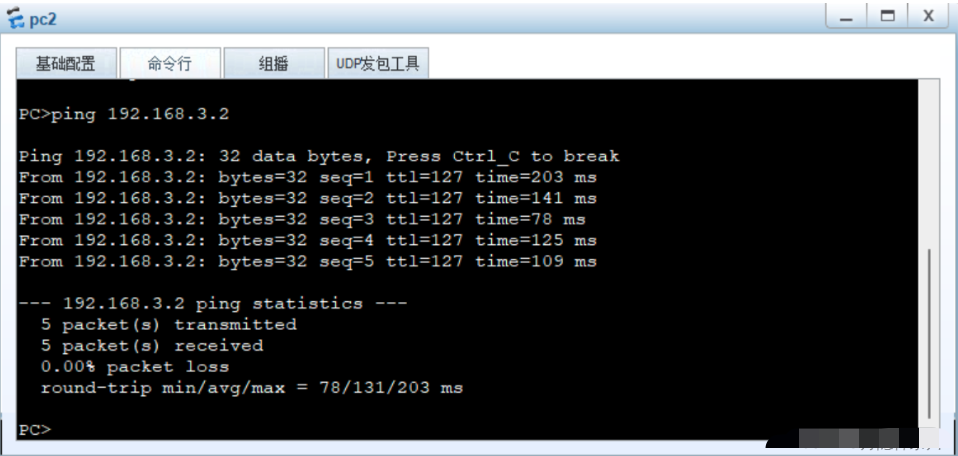

使用pc2 ping pc3的ip地址，发现已经可以ping通。

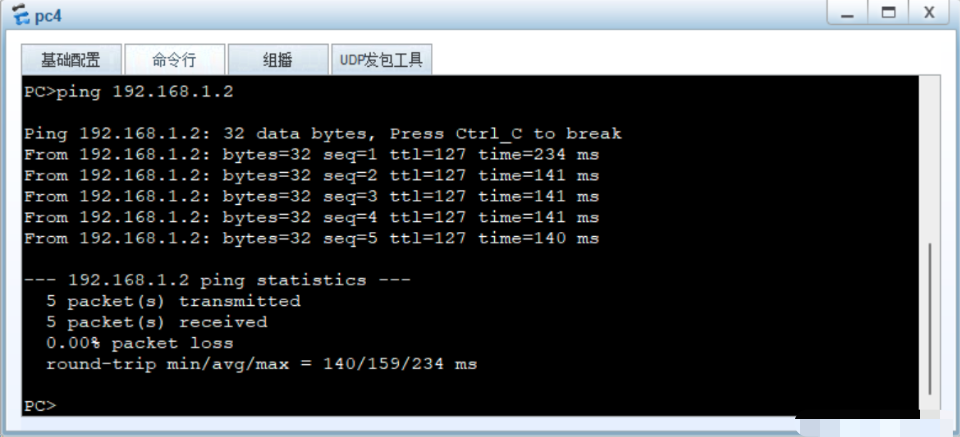

使用pc4 ping pc1的ip地址，发现已经可以ping通。

三层交换机怎么配置vlan？

根据网上的资料，配置vlan的大致步骤如下：

创建VLAN，例如vlan 10将VLAN划分到端口，例如将端口gigabitethernet 0/0/1划分到vlan 10

配置VLAN IP，例如将vlan 10的IP地址设置为192.168.10.1，子网掩码为255.255.255.0

如果需要vlan间通信，还需要配置三层互联，例如将端口gigabitethernet 0/0/24连接到另一台交换机或路由器，并配置相应的IP地址和路由

如果需要使用DHCP服务，还需要配置DHCP地址池，例如为vlan 10分配一个地址范围为192.168.10.100-192.168.10.200的地址池，并指定网关和DNS服务器

具体的命令和参数可能根据不同的交换机型号和版本有所差异，您可以参考交换机的用户手册或在线帮助文档进行查询和验证。

上文就是怎么实现三层交换机设置功能案例详解。希望这些信息对您有所帮助。
